Самонесущий круглый оптический кабель ОЦПс.

11.04.2016
Самонесущий круглый оптический кабель ОЦПс.

ООО «ЙОТТАКОМ» предлагает Вашему вниманию «суперлегкий»  волоконно-оптический кабель, самонесущий, диэлектрический с допустимыми пролетами до 80 м. с наружным диаметром от 5 мм.

ОЦПс

Кабель ОЦПС подвесной оптический диэлектрический





Маркоразмер Количество волокон Max пролет, м. Цена, руб., с НДС
ОЦПс-1А1(1х1)-1,0 1 80 9,00 ₽
ОЦПс-2А1(1х2)-1,5 2 80 10,75 ₽
ОЦПс-4А1(1х4)-1,5 4 80 13,25 ₽
ОЦПс-8А1(1х8)-1,5 8 80 17,50 ₽
ОЦПс-12А1(1х12)-1,5 12 80 22,50 ₽

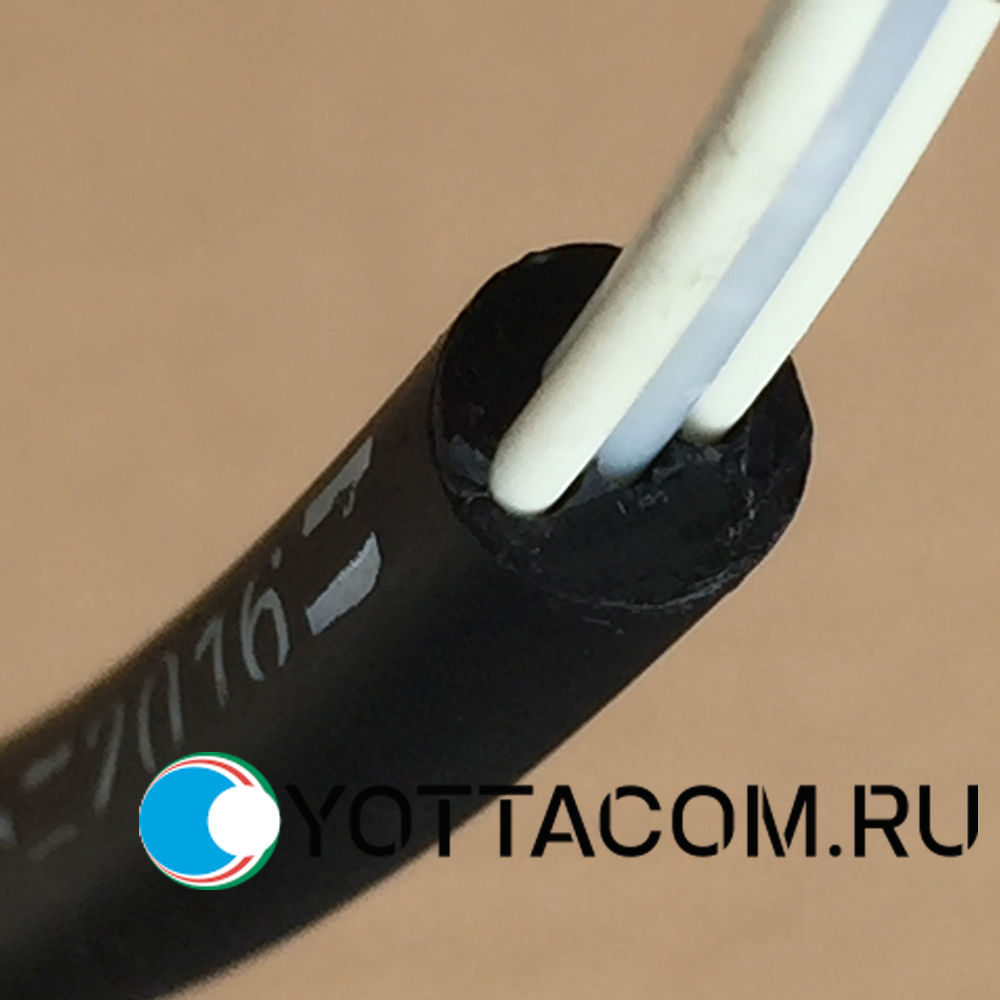

IMG_7265

Кабель поставляется на фанерных барабанах №7 и №8 по 5-9 км. габаритных размеров d-0.7m, и шириной 1m. (вес брутто 130-210 кг.) и №6 по 2000 м. (50-60кг), а также в бухтах до 2000 м.

Кабель имеется в наличии.

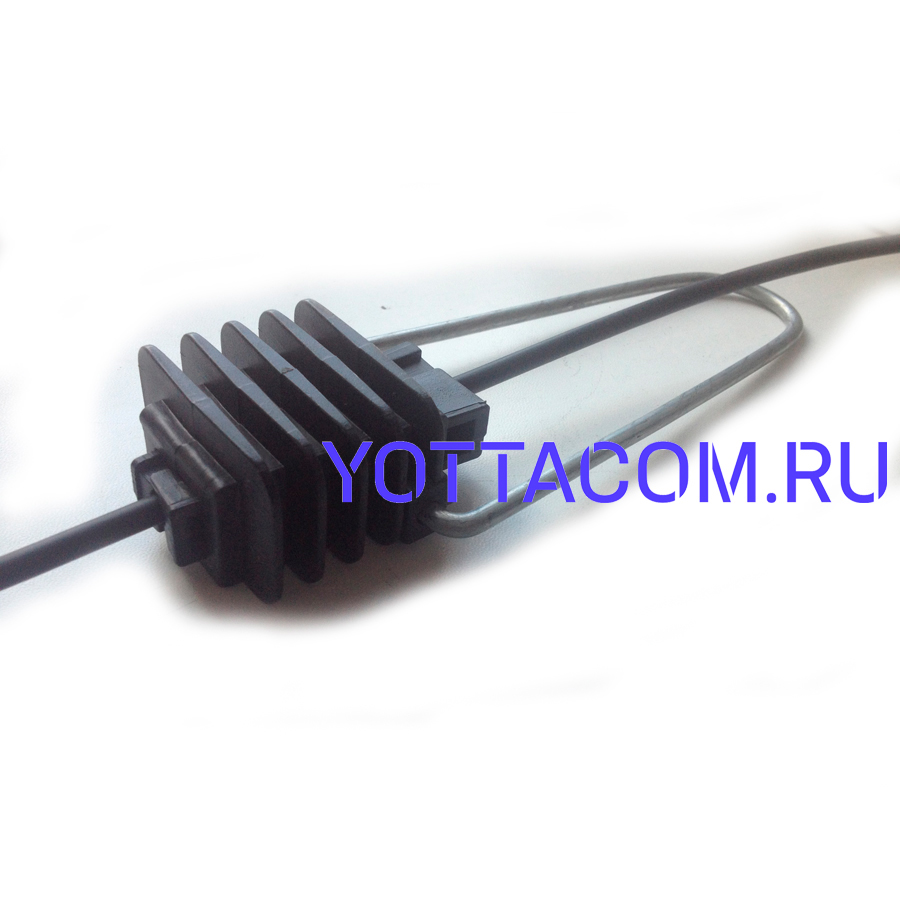

Для быстрого и надежного монтажа при воздушной прокладке кабеля рекомендуется использовать натяжной зажим ЗН-28 и Н3new Цена 65 руб.

Применение

Кабели предназначены для подвески и эксплуатации на опорах воздушных линий связи, городского электротранспорта и воздушных линиях (ВЛ) электропередачи, а также для эксплуатации в кабельной канализации, трубах, блоках при отсутствии опасности повреждения грызунами и при отсутствии угрозы возможного затопления на продолжительный период. Полностью диэлектрическая конструкция сводит к минимуму опасность при монтаже и предотвращает короткое замыкание в случае прикосновения к фазному проводу, и значительно снижает возможность повреждения оборудования при возникновении статичного напряжения вследствие гроз, либо других причин.

оптический кабель для PON ОЦПС

Специально для России ООО «ЙОТТАКОМ» совместно с ПАО «Завод «Южкабель» разрабатали и внедрили в производство изготовление «усиленного» кабеля ОЦПс с растяжным усилием 2 кН. Увеличение растяжного усилия на треть при увеличении наружного диаметра и веса кабеля всего на 10% позволяет использовать его во ВСЕХ климатических ЗОНАХ ПО ВЕТРОВОЙ НАГРУЗКЕ И ГОЛОЛЕДУ при подвесе на опоры с пролетами от 50 до 100 метров в зависимости от региона эксплуатации.

IMG_7257

Кабель с центральным оптическим модулем, а не «сухого» (как FTTH, DROP ,»лапша») исполнения. Волокно при нагрузках давления (действие зажимов), растяжения (естественная сила , действующая при подвесе), и деформации от сезонных и суточных перепадов температур не повреждается , так как находится без натяжения, свободно «размещаясь»  в гидрофобном геле внутри полибутилентерефталатного модуля . Это  позволяет сохранить волокно в целосности и не приводит к его к растрескиванию и помутнению, что неизбежно ведет к увеличению затухания которое в PON критично влияет на работу сети.

Кабели с оболочкой из материала, не распространяющего горение, применяют внутри зданий и сооружений, где к кабелю предъявляются особые требования по пожаробезопасности в соответствии.

Конструкция

Кабель содержит центральный оптический модуль (ЦОМ), поверх которого наложена наружная оболочка с расположенными в ней периферийными силовыми элементами из стеклопластика. Свободное пространство оптического модуля заполнено гидрофобным компаундом.

IMG_7248

Основные технические характеристики

Количество оптических волокон от 2 до 12
Температура окружающей среды при эксплуатации, °СВозможно исполнение ХЛ от минус 40 до 60
Допустимое растягивающее усилие, кН  (указывается в заказе) от 1,0  до 2,7
Допустимое раздавливающее усилие, Н/10 см не менее 2000
Электрическое сопротивление изоляции оболочки, не менее: 2000 МОм·км
Срок хранения:           в помещении                                                                                                         под навесом не более 15 летне более 10 лет
Наружный диаметр Dнар, мм  5,1 + 0,2 мм.
Расчетная масса кабеля , кг/км от 20 до 60
Минимальный радиус изгиба, мм 20Dнар

Для быстрого и надежного монтажа при воздушной прокладке кабеля рекомендуется использовать зажим анкерный натяжной клиновый ЗН-28.

Натяжной зажим н3 H3 kaban zetta купить в России НАЗ-52

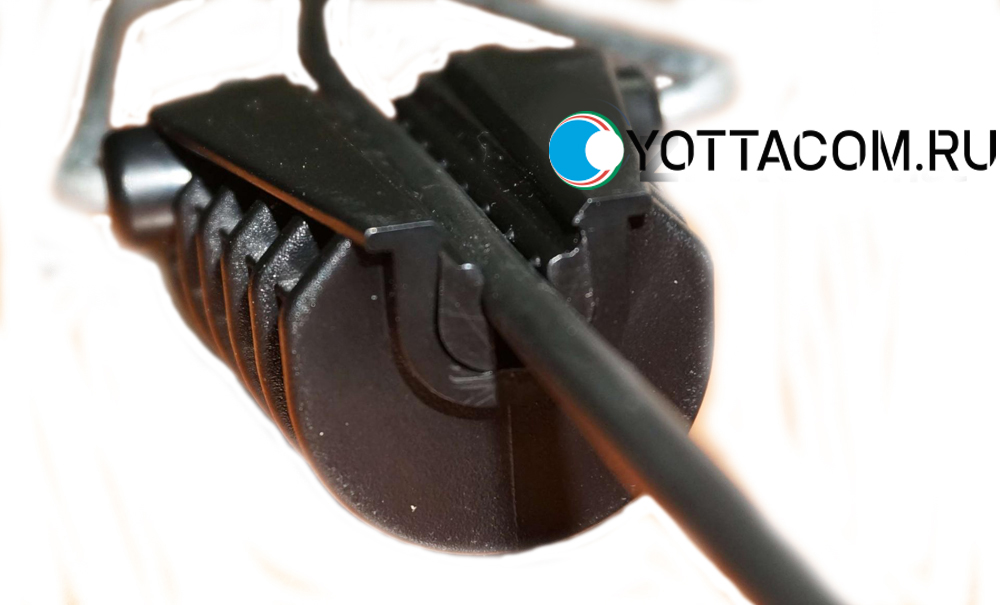

Натяжной зажим H3h



Технические преимущества:

  1. Конструкция кабеля такова что работает при меньших номинальных нагрузках в принципе за счет:

ВЕС КАБЕЛЯ ОЦПс Максимально допустимый пролет обратно пропорционален весу кабеля (чем легче кабель – тем на больше расстояние между опорами его можно вешать при прочих равных показателях).  Вес кабеля в среднем как минимум в 5 раз ниже аналогов — 1 кг на пролёт 50 м ( 22 кг/км), следственно нужно самому себя держать всего 1кг! А 1 кН на разрыв — это примерно усилие в 100 кг!

КОНСТРУКЦИЯ ОКРУГЛОЙ ФОРМЫ кабеля ОЦПс в отличие от конструкции «8» или плоского исполнения не работает как парус для ветра и как карман для льда при обледенении. Так в кабеле «8» на 2кН максимальные пролёты соответствуют пролетам ОЦПс на 1 кН, тип  «8» – 3,5кН соответствует ОЦПс на 1,5кН. Для территорий с 5,6 климатическими зонами по ветру и гололеду разработан и поставляется кабель ОЦПС-2кН.

ОБОЛОЧКА КАБЕЛЯ ОЦПС ИЗ ПОЛИЭТИЛЕНА ВЫСОКОЙ ПЛОТНОСТИ  выполняет роль дополнительного силового элемента и благодаря своей структуре (плотная глянцевая поверхность) практически исключает налипание снега и льда.

НАРУЖНЫЙ ДИАМЕТР КАБЕЛЯ ОЦПс – 5 мм. в  сочетании с округлой формой и оболочкой из полиэтилена высокой плотности делает «невидимым» кабель для ветра и практически исключает налипание льда и снега (не за что зацепиться, площадь слишком мала).

ВОЛОКНА СВОБОДНО РАСПОЛАГАЮТСЯ В ГИДРОФОБНОМ ГЕЛЕ внутри полибутилентерефталатного модуля, они не впаяны в оболочку, как в плоском ДРОП кабеле, что исключает прямое воздействие на волокно и его разрушение при нагрузках давления (действие зажимов), растяжения (естественная сила при подвесе), ветровых нагрузках, и деформации от сезонных и суточных перепадов температур.

Кабель ОЦПС ПОЛНОСТЬЮ ДИЭЛЕКТРИЧЕСКИЙ. Отсутствие металлических элементов в конструкции кабеля  сводит к минимуму опасность при монтаже и предотвращает короткое замыкание в случае прикосновения к фазному проводу, и значительно снижает возможность повреждения оборудования при возникновении статичного напряжения,  гроз, либо других причин.

2. ПРОСТОТА МОНТАЖА И ЛЕГКОСТЬ ТРАНСПОРТИРОВКИ КАБЕЛЯ ОЦПс.

— За счет незначительного веса кабеля (22 кг./км.) – для перемещения до 5 км. достаточно легкового автомобиля.

— Значительно упрощается монтаж. Для осуществления высотных работ, бригады из двух монтажников. Не нужен раскатчик, ролики, грузовые автомобили и т.д.
